SH2032
適用場所
商業用氣場所：液化氣站、中型氣站、燃氣鍋爐等中型用氣場所。
工業用氣場所：石油化工工業、油庫、汽車造船工業等用氣場所。
主要技術指標
工作電壓：AC220V±15%(50Hz±1)
容 量：16點位
功 耗：≤15W（不含配套設備）
使用環境：溫度0℃～40℃，相對濕度≤93%RH
報警方式：聲光報警
全量程指示偏差：5%LEL
顯示方式：真彩色3.2寸液晶中文顯示
傳輸方式：四總線制：信號總線（CAN-H、CAN-L），電源總線（24V、GND）
備用電源：DC12V/4Ah×2
內部輸出：4組可編程繼電器輸出
外形尺寸：400mm×300mm×108mm
傳輸距離：≤1500m
整機重量：約8kg（含備電）
擴展接口：RS485（標準MODBUS協議）總線通訊接口
適配探測器：點型可燃氣體探測器：SH0601、SH0602A、SH0603
主要特點
1、采用高性能32位MCU，運算速度快、穩定可靠。
2、真彩色3.2寸TFT液晶屏顯示，菜單操作方便快捷。
3、具有三級用戶操作權限，實現分級管理，避免誤操作。
4、具有查詢、設置系統的各項參數功能。
5、具有主、備電無縫切換及欠壓保護功能。
6、具有報警、故障、開關機記錄查詢功能。
7、具有探測器搜索、刪除、在線標定等功能。
8、具有探測器和模塊屏蔽功能，方便探測器在線檢修。
9、靈活的聯動編程設置，滿足復雜的聯動需求。
10、具有4路內部輸出接口，提供有源/無源開關量信號。
11、采用CAN總線通訊方式傳輸信號，抗干擾能力強，安裝方便快捷。
12、采用功能模塊化設計，便于系統調試和維護。
13、提供擴展通訊接口，完善的Modbus通訊協議，提高系統集成度。

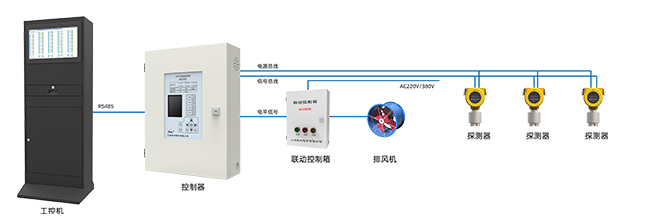

產品系統示意圖
